Pinyon dişliler; makine ve güç aktarım sistemlerinde genellikle daha büyük bir dişli veya kremayer ile birlikte çalışan, dönme hareketinin ve torkun aktarılmasını sağlayan önemli mekanik elemanlardır. Kompakt yapıları ve farklı dişli sistemlerine uygulanabilmeleri sayesinde makine imalatından otomasyona, redüktörlerden doğrusal hareket sistemlerine kadar geniş bir kullanım alanına sahiptir.

Erdişli Makina olarak farklı sektörlerin ihtiyaçlarına yönelik pinyon dişli üretimini; teknik resme, mevcut numuneye ve sistemin çalışma koşullarına uygun şekilde gerçekleştiriyoruz.

Yeni makine projelerinin yanı sıra bakım, revizyon ve yedek parça ihtiyaçları için farklı modül, diş sayısı, diş geometrisi ve malzeme seçeneklerinde özel pinyon dişli imalatı yapıyoruz.

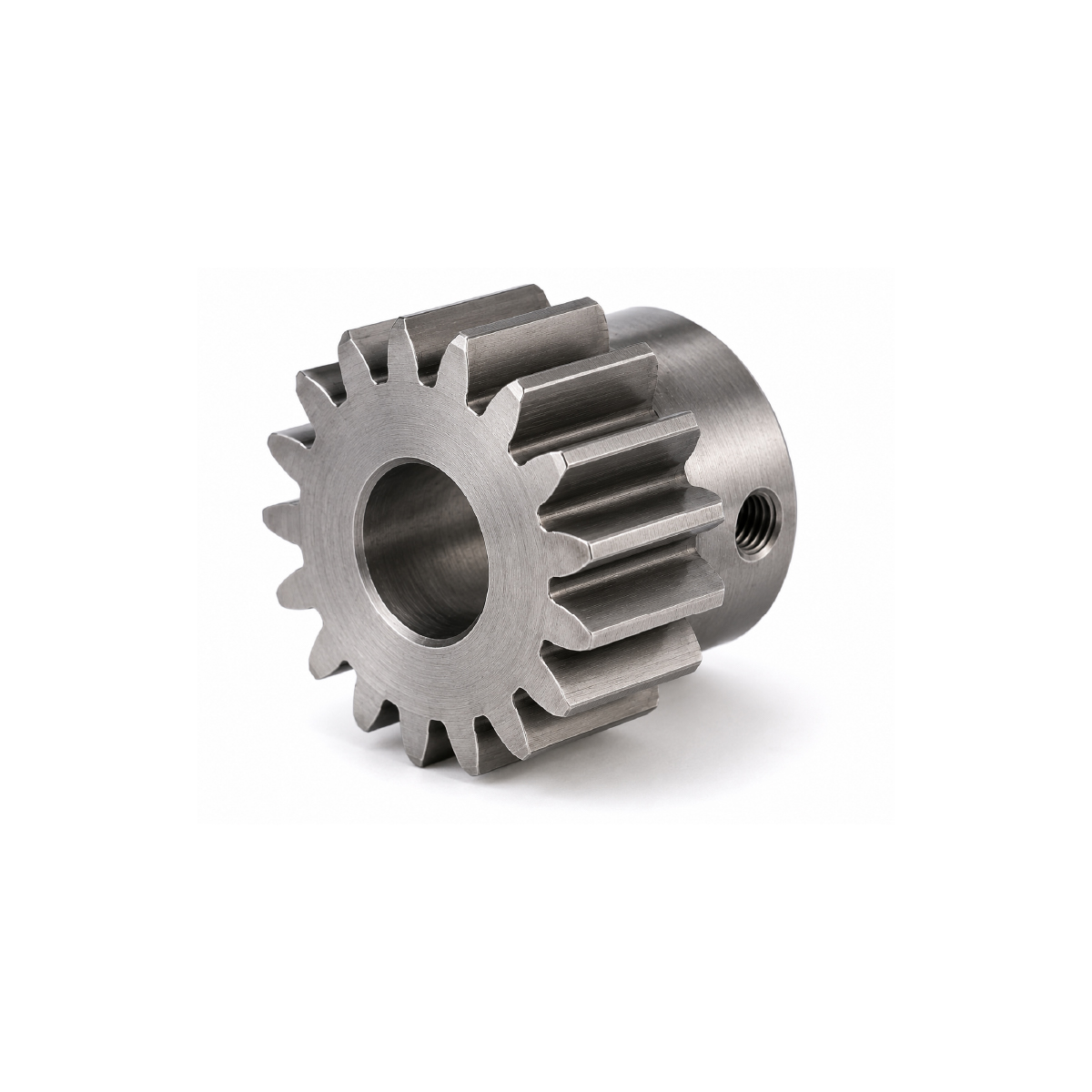

Pinyon Dişli Nedir?

Pinyon, bir dişli çiftinde genellikle daha küçük çaplı ve daha az diş sayısına sahip olan dişliye verilen isimdir.

Pinyon dişli, karşısındaki daha büyük dişliyle birlikte dönme hareketi ve tork aktarımı sağlayabileceği gibi kremayer dişli ile birlikte kullanılarak dönme hareketinin doğrusal harekete dönüştürülmesini de sağlayabilir.

Bu nedenle “pinyon” belirli tek bir diş geometrisinden çok, sistem içerisindeki dişlinin görevini tanımlayan bir terimdir.

Uygulamaya bağlı olarak pinyonlar düz, helis, konik veya farklı özel diş geometrilerinde üretilebilir.

Erdişli Pinyon Dişli Üretimi

Pinyon dişliler çoğunlukla yüksek devirlerde çalıştığından ve karşı dişliyle sürekli temas halinde bulunduğundan doğru malzeme, diş geometrisi ve üretim hassasiyeti büyük önem taşır.

Üretim öncesinde uygulamaya göre;

• Modül

• Diş sayısı

• Diş genişliği

• Basınç açısı

• Diş geometrisi

• Pinyon çapı

• Mil çapı

• Göbek yapısı

• Kama kanalı

• Çalışma devri

• Aktarılacak tork

• Karşı dişlinin özellikleri

• Malzeme

• Isıl işlem

gibi teknik parametreler değerlendirilir.

Bu doğrultuda farklı makine ve güç aktarım sistemlerinin ihtiyaçlarına yönelik özel pinyon dişliler üretiyoruz.

Pinyon ve Büyük Dişli Sistemi

Pinyon dişliler sıklıkla daha büyük çaplı bir dişliyle eşleşerek çalışır.

Dişli çiftindeki diş sayılarının oranı sistemin giriş ve çıkış devirleri ile tork değerlerinin belirlenmesinde önemli rol oynar.

Pinyonun karşı dişliyle doğru şekilde çalışabilmesi için iki parçanın;

• Modülü

• Basınç açısı

• Diş profili

• Diş geometrisi

• Eksenler arası mesafesi

gibi özelliklerinin birbiriyle uyumlu olması gerekir.

Doğru eşleştirilmiş bir dişli çifti daha düzgün güç aktarımına, kontrollü aşınmaya ve uzun kullanım ömrüne katkı sağlar.

Kremayer Pinyon Dişli

Pinyon dişlilerin en yaygın kullanım alanlarından biri kremayer ve pinyon sistemleridir.

Bu sistemlerde dairesel pinyon dişli, doğrusal kremayer dişli ile kavrayarak çalışır.

Pinyonun dönmesiyle kremayer ileri veya geri yönde doğrusal hareket eder. Sistemin tasarımına göre kremayer sabit tutularak pinyon ve bağlı mekanizmanın kremayer boyunca hareket etmesi de mümkündür.

Bu yapı özellikle;

• CNC makineleri

• Portal sistemleri

• Otomasyon makineleri

• Robotik uygulamalar

• Kesim makineleri

• Pozisyonlama sistemleri

gibi uzun ve kontrollü doğrusal hareket gerektiren uygulamalarda kullanılmaktadır.

Düz Pinyon Dişli

Düz pinyon dişlilerde dişler mil eksenine paralel olarak oluşturulur.

Uygun düz dişli veya düz kremayer ile birlikte kullanılarak güç ve hareket aktarımı sağlanabilir.

Basit ve sağlam yapıları sayesinde çok sayıda endüstriyel mekanizmada kullanılmaktadır.

Düz pinyon üretiminde modül, diş sayısı, basınç açısı ve karşı dişlinin geometrisinin doğru şekilde belirlenmesi önemlidir.

Helis Pinyon Dişli

Helis pinyonlarda dişler mil eksenine belirli bir açıyla oluşturulur.

Dişlerin kademeli olarak temasa geçmesi sayesinde uygun sistemlerde daha düzgün ve sessiz bir çalışma karakteri sağlanabilir.

Helis pinyonlar, helis dişlilerle veya uygun helis kremayerlerle birlikte kullanılabilir.

Bu tür sistemlerde helis açısı ve yönünün karşı parçayla doğru şekilde eşleştirilmesi gerekir.

Pinyon Mili

Bazı güç aktarım sistemlerinde pinyon dişli ayrı bir parça olarak mile bağlanmak yerine mil ile tek parça olarak üretilebilir.

Bu yapı genellikle pinyon mili veya dişli mili olarak adlandırılır.

Pinyonun mil ile bütünleşik üretilmesi bazı uygulamalarda daha kompakt bir tasarım ve sağlam bağlantı sağlayabilir.

Erdişli Makina olarak uygulamanın teknik gereksinimlerine göre pinyon ve mil yapısına sahip özel parçaların imalatına yönelik çözümler sunuyoruz.

Teknik Resme ve Numuneye Göre İmalat

Pinyon dişli üretimini teknik resme göre gerçekleştirebildiğimiz gibi mevcut bir parçanın numunesi üzerinden de üretim yapabiliyoruz.

Özellikle uzun yıllardır kullanılan makinelerde pinyonların aşınması veya kırılması sonucunda yeni yedek parçaya ihtiyaç duyulabilir.

Makinenin teknik dokümantasyonunun bulunmadığı veya orijinal yedek parçanın temin edilemediği durumlarda mevcut pinyon ve mümkünse birlikte çalıştığı karşı dişli incelenerek gerekli teknik özellikler değerlendirilebilir.

Numuneye göre imalat;

• Eski makineler

• İthal makineler

• Redüktörler

• CNC sistemleri

• Kremayer-pinyon mekanizmaları

• Özel üretim makineler

• Bakım ve revizyon projeleri

için önemli bir çözüm sunmaktadır.

Kullanılan Malzemeler

Pinyon dişlilerde kullanılacak malzeme; çalışma devri, aktarılacak tork, temas yükü, darbe koşulları ve çalışma süresine göre belirlenmelidir.

Uygulamaya bağlı olarak üretimde;

• 4140

• 8620

• 1040

• 17CrNiMo6

• Bronz

• Kestamid

• Alüminyum

ve projenin teknik gereksinimlerine uygun farklı malzemeler değerlendirilebilir.

Özellikle küçük çaplı ve yüksek devirde çalışan pinyonlarda malzeme seçimi ve diş yüzeylerinin dayanımı kullanım ömrü açısından önem taşır.

Isıl İşlem Seçenekleri

Pinyon dişliler karşı dişliyle sürekli temas halinde çalıştığından diş yüzeylerinde yüksek temas yükleri ve aşınma meydana gelebilir.

Uygulamanın ve kullanılan malzemenin gereksinimlerine göre;

sementasyon, indüksiyon ve nitrasyon gibi farklı ısıl işlem yöntemleri değerlendirilebilir.

Uygun ısıl işlem sayesinde diş yüzeylerinin aşınma dayanımının artırılması ve pinyonun çalışma ömrünün uzatılması hedeflenebilir.

Pinyon Dişlilerin Kullanım Alanları

Pinyon dişliler çok sayıda güç aktarım ve hareket sisteminin temel parçalarından biridir.

Başlıca kullanım alanları;

• Endüstriyel redüktörler

• Kremayer-pinyon sistemleri

• CNC makineleri

• Portal ve gantry sistemleri

• Endüstriyel otomasyon

• Robotik sistemler

• Konveyör sistemleri

• Üretim hatları

• Tarım makineleri

• Paketleme makineleri

• Tekstil makineleri

• Metal işleme makineleri

• Kaldırma ve taşıma sistemleri

• Makine imalatı

• Özel makine ve mekanizmalar

olarak sıralanabilir.

Pinyon Dişli Seçiminde Nelere Dikkat Edilmelidir?

Pinyon dişlinin sistem içerisinde güvenilir şekilde çalışabilmesi için karşı dişliyle olan uyumu temel kriterlerden biridir.

Üretim ve seçim aşamasında özellikle;

• Modül

• Diş sayısı

• Basınç açısı

• Diş geometrisi

• Düz veya helis diş yapısı

• Çalışma devri

• Aktarılacak tork

• Karşı dişlinin özellikleri

• Eksenler arası mesafe

• Mil ve göbek bağlantısı

• Kama kanalı

• Malzeme

• Isıl işlem

• Yağlama koşulları

• Çalışma ortamı

gibi teknik parametreler dikkate alınmalıdır.

Pinyon Dişlilerde Aşınma

Bir dişli çiftinde pinyon genellikle daha az sayıda dişe sahip olduğu için aynı çalışma süresi içerisinde pinyonun her bir dişi karşı dişlinin dişlerine daha sık temas edebilir.

Bu nedenle pinyon dişliler bazı uygulamalarda karşısındaki büyük dişliye göre daha yoğun çevrimsel yüke ve aşınmaya maruz kalabilir.

Doğru malzeme seçimi, uygun yüzey sertliği, doğru yağlama ve dişli çiftinin düzgün hizalanması pinyonun kullanım ömrü açısından büyük önem taşır.

Bakım sırasında yalnızca pinyonun değil, birlikte çalıştığı karşı dişlinin de kontrol edilmesi önerilir.

Özel Ölçü Pinyon Dişli İmalatı

Standart ürünlerin yeterli olmadığı uygulamalar için özel ölçü pinyon dişli imalatı gerçekleştiriyoruz.

Pinyonun;

• Modülü

• Diş sayısı

• Diş genişliği

• Dış ölçüleri

• Diş geometrisi

• Göbek yapısı

• Mil deliği

• Kama kanalı

• Malzemesi

• Isıl işlem özellikleri

uygulamanın teknik gereksinimlerine göre belirlenebilir.

Teknik resme göre yeni üretimin yanı sıra mevcut numuneden yararlanılarak piyasada standart olarak bulunmayan pinyonların yeniden imalatı gerçekleştirilebilir.

İhtiyaca bağlı olarak pinyonla birlikte çalışacak büyük dişli veya kremayer dişlinin üretimi de yapılabilir.

Bakım ve Revizyon İçin Pinyon Dişli Üretimi

Endüstriyel makinelerde uzun süreli çalışma sonucunda pinyon dişlerinde aşınma, kırılma veya yüzey hasarları meydana gelebilir.

Orijinal yedek parçanın temin edilemediği durumlarda mevcut pinyon numunesi ve mümkünse karşı dişli değerlendirilerek yeni parça üretilebilir.

Bu yöntem özellikle eski, ithal veya özel üretim makinelerin bakım ve revizyon çalışmalarında ihtiyaç duyulan yedek parçaların yeniden imal edilmesine olanak sağlar.

Neden Erdişli Makina?

1987'den bu yana makine dişlileri ve yedek parça imalatında edindiğimiz tecrübeyle farklı sektörlerin güç aktarım ihtiyaçlarına yönelik özel üretim çözümleri sunuyoruz.

Teknik resme veya mevcut numuneye göre pinyon dişli, kremayer-pinyon sistemleri ve özel dişli parçalarının üretimini gerçekleştiriyoruz.

Diş geometrisi, malzeme seçimi, karşı dişli uyumu ve çalışma koşullarını birlikte değerlendirerek güvenilir, dayanıklı ve uzun ömürlü güç aktarım elemanları üretmeyi hedefliyoruz.

Pinyon dişli, kremayer pinyonu, özel ölçü pinyon, pinyon mili veya numuneye göre pinyon dişli imalatı ihtiyaçlarınız için Erdişli Makina ile iletişime geçebilirsiniz.
