Kama kanalı; dişli, kasnak, kaplin, zincir dişlisi ve benzeri mekanik güç aktarım elemanlarının mile güvenli şekilde bağlanmasını sağlayan önemli bağlantı detaylarından biridir. Mil ile göbek arasında tork aktarımının sağlıklı şekilde gerçekleştirilebilmesi için kama kanalının doğru ölçülerde ve uygun toleranslarda işlenmesi büyük önem taşır.

Erdişli Makina olarak makine imalatı, bakım, revizyon ve yedek parça ihtiyaçlarına yönelik kama kanalı açma ve işleme hizmetleri sunuyoruz.

Teknik resme, mevcut numuneye veya parçanın bağlantı ölçülerine göre farklı ölçülerdeki makine parçalarına hassas kama kanalı işleme gerçekleştiriyoruz.

Kama Kanalı Nedir?

Kama kanalı, mil ile mil üzerine bağlanan dişli, kasnak, kaplin veya benzeri bir makine elemanı arasında kullanılan kamanın yerleştiği işlenmiş kanaldır.

Kama, mil ile göbek arasındaki dönme hareketinin ve torkun mekanik olarak aktarılmasını sağlar. Bunun için hem mil üzerinde hem de mile bağlanacak parçanın iç çapında uygun ölçülerde kama kanalı bulunabilir.

Doğru ölçülerde işlenmiş bir kama kanalı, bağlantının güvenli şekilde çalışmasına ve torkun mil ile bağlı parça arasında aktarılmasına yardımcı olur.

Erdişli Kama Kanalı Açma Hizmeti

Kama kanalı işleme sırasında kanal genişliği, kanal derinliği, uzunluğu ve konumu parçanın çalışma koşullarına uygun şekilde belirlenmelidir.

Erdişli Makina olarak farklı ölçü ve geometrilerdeki makine parçalarının kama kanalı ihtiyaçlarına yönelik işleme hizmeti sunuyoruz.

Kama kanalı açma işlemleri;

• Dişliler

• Zincir dişlileri

• Triger dişlileri

• Kasnaklar

• Kaplinler

• Burçlar

• Göbekler

• Volanlar

• Makine milleri

• Redüktör parçaları

• Özel imalat makine parçaları

gibi birçok farklı mekanik parça üzerinde uygulanabilir.

İç Kama Kanalı Açma

Göbekli makine parçalarında mil bağlantısının sağlanabilmesi için parçanın iç çapına kama kanalı açılması gerekebilir.

İç kama kanalı, özellikle dişli, kasnak, zincir dişlisi, kaplin ve benzeri parçaların millere sabitlenmesinde yaygın olarak kullanılmaktadır.

Parçanın mil çapına ve kullanılacak kama ölçüsüne göre kanal genişliği ve derinliği belirlenerek uygun işleme gerçekleştirilir.

İç kama kanalının doğru konumda ve ölçüde açılması, parçanın mile doğru şekilde monte edilebilmesi açısından önemlidir.

Mil Üzerine Kama Kanalı Açma

Kama bağlantısının diğer tarafını mil üzerinde bulunan kanal oluşturur.

Makine milleri üzerinde kullanılacak kama ölçüsüne ve bağlantı yapılacak parçaya uygun şekilde kama kanalı işlenebilir.

Mil üzerindeki kanalın genişliği, derinliği, uzunluğu ve konumu bağlantının taşıyacağı torka ve parçanın teknik özelliklerine uygun olmalıdır.

Yeni imal edilen millerin yanı sıra mevcut makine millerinin bakım, revizyon veya bağlantı değişikliği ihtiyaçları için de kama kanalı işlemleri gerçekleştirilebilir.

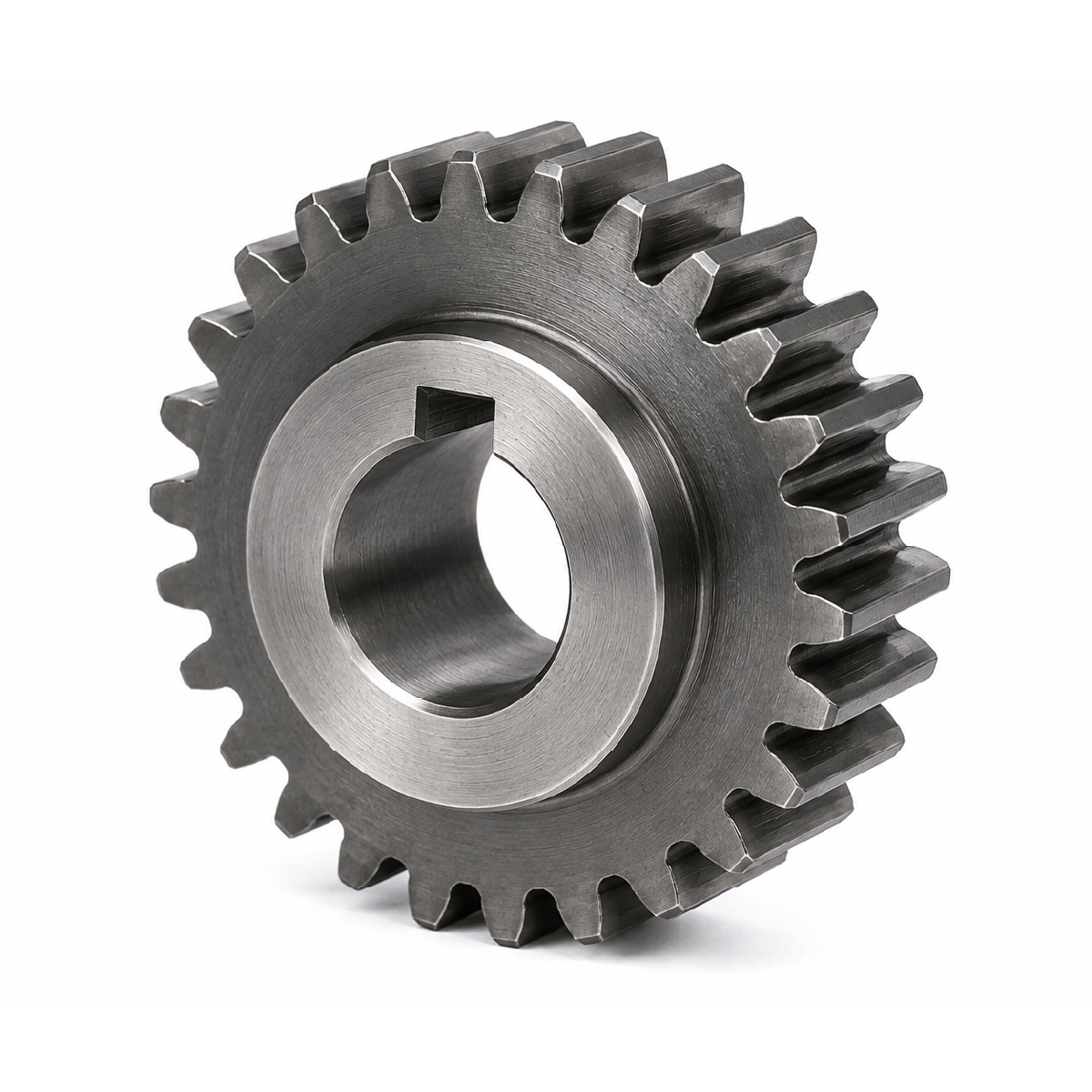

Dişlilere Kama Kanalı Açma

Dişli üretiminde mil bağlantısının önemli aşamalarından biri göbek ve kama kanalının hazırlanmasıdır.

Erdişli Makina olarak üretimini gerçekleştirdiğimiz;

• Düz dişliler

• Helis dişliler

• Konik dişliler

• Zincir dişlileri

• Triger dişlileri

• Sonsuz çarklar

• Bronz dişliler

• Kestamid dişliler

• Özel imalat dişliler

üzerinde projeye uygun kama kanalı işlemleri gerçekleştirebiliyoruz.

Böylece dişlinin yalnızca diş geometrisini değil, mil bağlantısı için gerekli mekanik detaylarını da üretim kapsamında tamamlayabiliyoruz.

Teknik Resme ve Numuneye Göre İşleme

Kama kanalı açma işlemleri teknik resimde belirtilen ölçülere göre gerçekleştirilebilir.

Teknik resmin bulunmadığı bakım ve revizyon uygulamalarında ise mevcut mil, göbek, kama veya numune parça üzerinden gerekli ölçüler değerlendirilerek işleme yapılabilir.

Bu özellik özellikle eski makineler, ithal ekipmanlar ve teknik dokümantasyonu bulunmayan özel üretim sistemlerin yedek parça ihtiyaçlarında önemli bir avantaj sağlar.

Kama Kanalında Hassasiyet Neden Önemlidir?

Kama bağlantısı mekanik sistem içerisinde tork taşıyan bir bağlantıdır. Bu nedenle kanalın olması gerekenden fazla dar veya geniş olması bağlantının çalışma performansını olumsuz etkileyebilir.

Gereğinden dar bir kanal montaj problemlerine neden olabilirken fazla boşluklu bir bağlantı çalışma sırasında vuruntu, titreşim ve aşınmaya yol açabilir.

Aynı şekilde kanalın yanlış konumlandırılması veya uygun olmayan derinlikte işlenmesi de kama ile mil-göbek bağlantısının doğru şekilde çalışmasını engelleyebilir.

Bu nedenle kama kanalı işleme işlemlerinde ölçü ve toleranslara uygun üretim büyük önem taşır.

Kama Kanalı Ölçüleri

Kama kanalının ölçüleri öncelikle kullanılacak mil çapına, kama tipine ve bağlantının teknik gereksinimlerine göre belirlenir.

İşleme öncesinde;

• Mil çapı

• Kama genişliği

• Kama yüksekliği

• Kanal derinliği

• Kanal uzunluğu

• Göbek uzunluğu

• Parça malzemesi

• Aktarılacak tork

• Bağlantı şekli

gibi teknik özellikler değerlendirilmelidir.

Gerekli durumlarda kama ve kama kanalı ölçülerinin ilgili teknik standartlara uygunluğu dikkate alınarak üretim gerçekleştirilebilir.

Farklı Malzemelere Kama Kanalı İşleme

Kama kanalı işlemleri yalnızca çelik parçalarla sınırlı değildir. Parçanın teknik özellikleri ve işlenebilirliği doğrultusunda farklı malzemelerdeki makine elemanlarına kama kanalı açılabilir.

Uygulamaya göre;

• Çelik

• Alaşımlı çelik

• Bronz

• Alüminyum

• Kestamid ve uygun mühendislik plastikleri

gibi farklı malzemelerden üretilmiş parçalar üzerinde kama kanalı işlemleri gerçekleştirilebilir.

Malzemenin özellikleri işleme yönteminin ve kesme parametrelerinin belirlenmesinde dikkate alınmalıdır.

Kama Kanalı Açma Hizmetinin Kullanım Alanları

Kama kanalı işleme hizmeti mekanik güç aktarımının bulunduğu hemen hemen tüm endüstriyel alanlarda ihtiyaç duyulabilecek bir işlemdir.

Başlıca kullanım alanları;

• Makine imalatı

• Redüktör imalatı ve tamiri

• Endüstriyel bakım ve revizyon

• Üretim hatları

• Konveyör sistemleri

• Tarım makineleri

• Tekstil makineleri

• Paketleme makineleri

• Gıda makineleri

• Metal işleme makineleri

• Otomasyon sistemleri

• Ağır sanayi ekipmanları

• Özel makine imalatı

olarak sıralanabilir.

Bakım ve Revizyon İşlerinde Kama Kanalı

Endüstriyel makinelerde uzun süreli kullanım sonucunda kama veya kama kanalında aşınma meydana gelebilir.

Özellikle boşluk oluşmuş bağlantılarda çalışma sırasında vuruntu meydana gelmesi, zaman içerisinde kanalın deformasyonunu artırabilir.

Bakım ve revizyon çalışmalarında mevcut parçanın durumu değerlendirilerek gerekli durumlarda parçanın yeniden işlenmesi veya yeni bir parçanın uygun kama kanalıyla üretilmesi mümkündür.

Bu sayede makinenin güç aktarım sistemindeki bağlantıların yeniden güvenilir şekilde çalışması sağlanabilir.

Özel Ölçü Kama Kanalı Açma

Standart ölçülerin dışında kalan makine ve ekipmanlar için özel ölçü kama kanalı işleme hizmeti sunuyoruz.

Kanal genişliği, derinliği, uzunluğu ve konumu teknik resme veya uygulamanın ihtiyaçlarına göre belirlenebilir.

Özellikle özel imalat makinelerde, eski ekipmanlarda ve standart dışı mil-göbek bağlantılarında ihtiyaca yönelik çözümler üretilebilmektedir.

Dişli İmalatı ve Kama Kanalı Tek Noktada

Erdişli Makina'nın dişli üretim kabiliyeti sayesinde müşterilerimizin yalnızca kama kanalı işlemlerini değil, ihtiyaç duydukları dişli ve güç aktarım parçalarının üretimini de gerçekleştirebiliyoruz.

Dişli geometrisinin oluşturulmasından göbek ve mil deliğinin hazırlanmasına, kama kanalının işlenmesinden parçanın son ölçülerine getirilmesine kadar farklı üretim aşamalarını tek bir üretim süreci içerisinde değerlendirebiliyoruz.

Bu yaklaşım özellikle özel imalat ve yedek parça çalışmalarında üretim sürecinin daha kontrollü yürütülmesine yardımcı olur.

Neden Erdişli Makina?

1987'den bu yana makine dişlileri ve yedek parça imalatında edindiğimiz tecrübeyle endüstriyel güç aktarım parçalarının üretim ve işleme ihtiyaçlarına çözümler sunuyoruz.

Teknik resme veya mevcut numuneye göre gerçekleştirdiğimiz çalışmalarla yeni üretimlerin yanı sıra bakım, revizyon ve yedek parça projelerine yönelik kama kanalı işleme hizmetleri sağlıyoruz.

Dişli, mil, kasnak, kaplin, zincir dişlisi ve farklı makine parçalarında uygulamanın gerektirdiği ölçü ve bağlantı özelliklerini dikkate alarak hassas ve güvenilir işleme gerçekleştirmeyi hedefliyoruz.

Kama kanalı açma, iç kama kanalı işleme, mil kama kanalı açma veya özel ölçü kama kanalı ihtiyaçlarınız için Erdişli Makina ile iletişime geçebilirsiniz.
